前言
隨著2023的WPC充電標準進化，Qi無線充電標準首次進化到了Qi2.0 時代，并引入了蘋果MagSafe磁吸充電技術為基礎的帶有磁吸的MPP（Magnetic Power Profile）技術。相比BPP和EPP，MPP的特點在于增加了用來定位對準的磁鐵環，從而實現了更精確的對準，使得充電速度更快、效率更高、便利性更強。該標準的目的是提供更好的無線充電用戶體驗，并強化了充電安全和兼容性標準，為未來新特性奠定基礎。

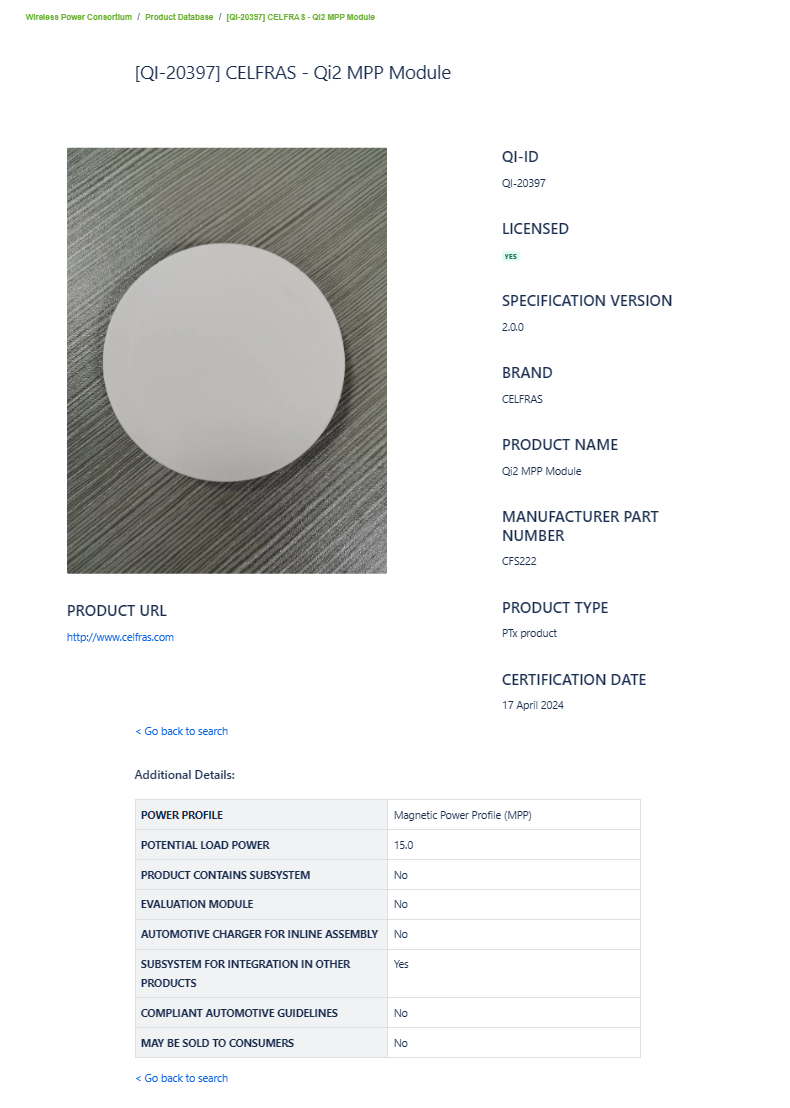

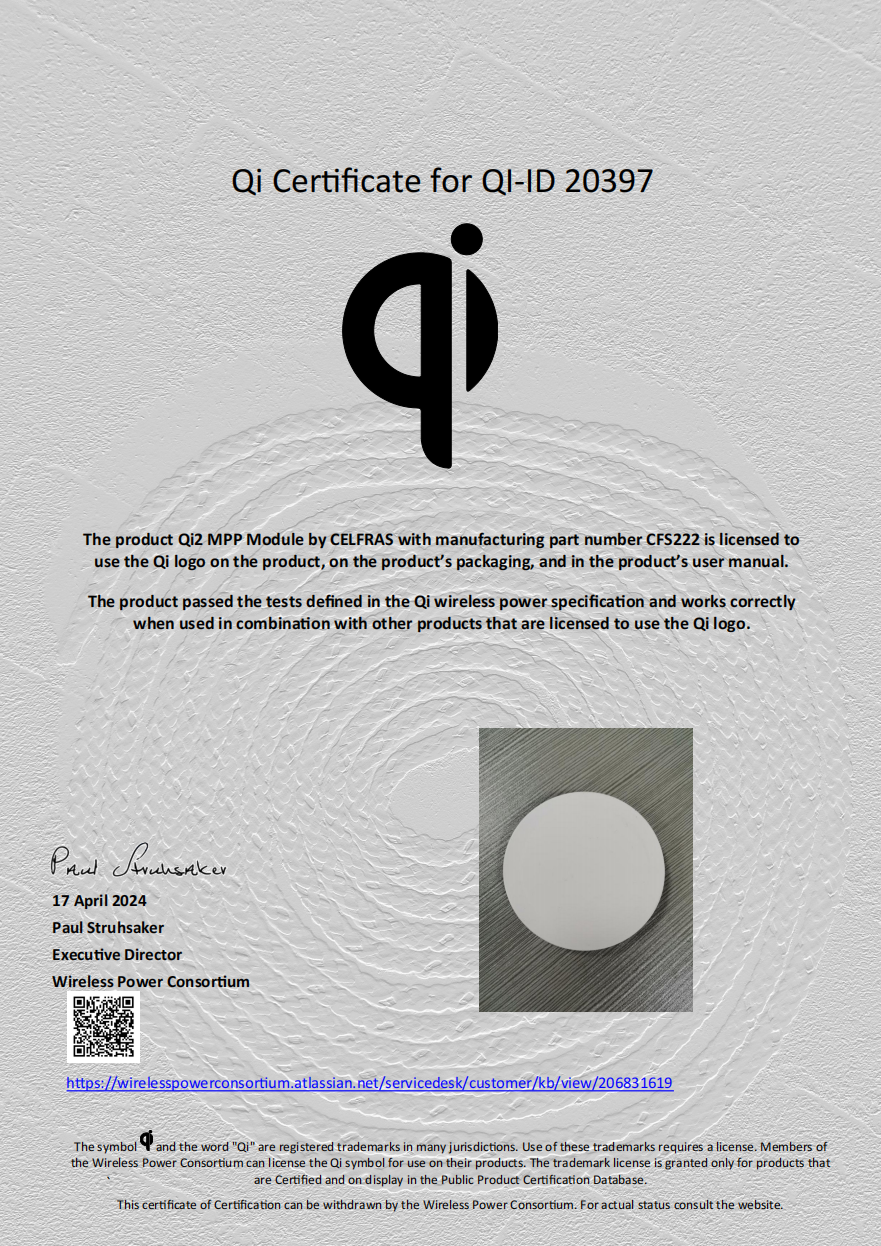

WPC Soft-launch 認證自23年11月開始啟動，充電頭網了解到了聯智新推出的一款Qi2.0 MPP無線充電模組通過了Qi2認證測試，型號：CFS222，并于2024年4月17日下發證書，證書編號：20397，下面充電頭網將會對這款模組的現有信息作一個基本講解。
聯智Qi2模組

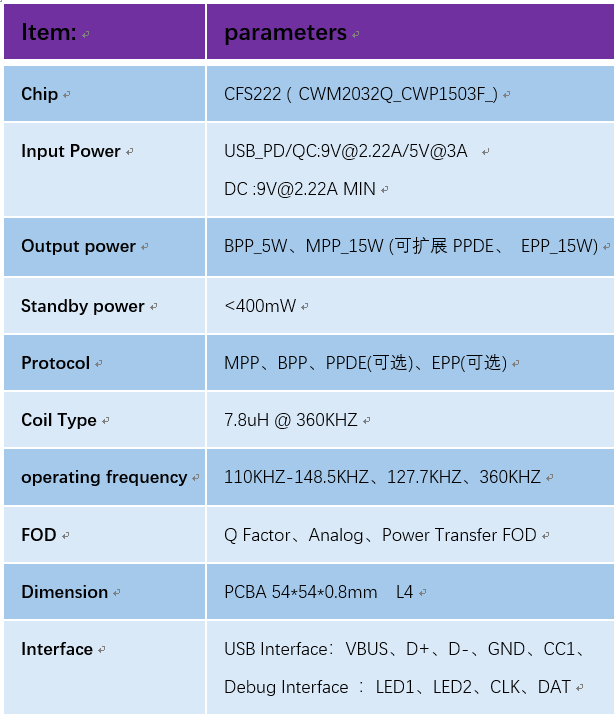

聯智CFS222采用CWM2032Q/CWP1503F作為無線主控芯片，支持USB PD/QC 9V2.22A，5V3A和DC 協議 9V2.22A多種功率規格輸入并支持最大15W快充輸出，工作頻率 110KHz-148.5KHz/127.7KHz/360KHz，待機功率小于400mW。
CFS222支持BPP/MPP協議，并可選PPDE/EPP協議進行選配，采用電感量為7.8uH的線圈，可用于在360kHz的諧振頻率下工作，同時線圈同PCB隔離的設計，保證了線圈盡可能小收到PCB熱量的影響，具有充電速度快等優點。
CFS222內置多種保護機制，并具備Q Factor、Analog、Power Transfer FOD等多種異物檢測技術，能夠連續監控功率傳輸?shù)男?，有效預防由于金屬物體誤放在傳輸場內而導致的能量損失，保證充電過程的安全高效可靠。

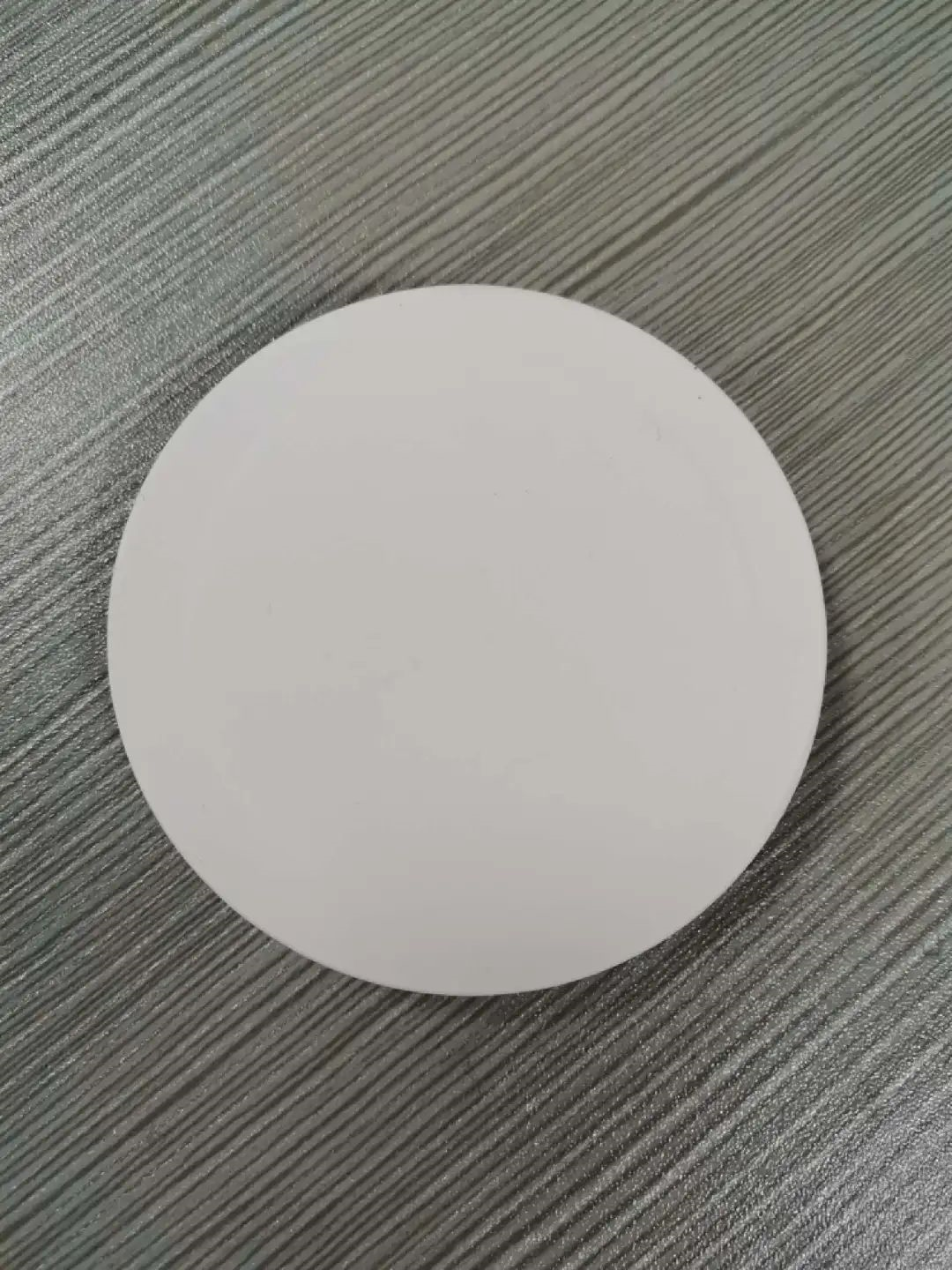

聯智CFS222無線模組正面特寫外觀展示，表面白色塑料覆蓋，直徑約為54mm。
聯智CFS222無線模組背面展示，表面銀色金屬覆蓋，上方印有Qi2標識，下方為焊點。
充電頭網總結
聯智CFS222采用CWM2032Q/CWP1503F作為無線主控芯片，支持USB PD/QC 9V2.22A，5V3A和DC協議9V2.22A多種功率規格輸入并支持最大15W快充輸出。工作頻率范圍為110KHz至148.5KHz，特定頻率為127.7KHz，同時可在360KHz的諧振頻率下工作。待機功率小于400mW。采用7.8uH的線圈，內置多種保護機制，包括多種異物檢測技術，能有效預防金屬物體誤放在傳輸場內導致的能量損失，保證充電過程的安全高效可靠。
隨著時代的進步，無線充電的需求越來越多，對于Qi2無線充電新品的需求量也越來越大，通過使用聯智CFS222無線充電模組，可大大簡化無線充電產品的設計、節省成本，可為市場提供全新高效的無線充電解決方案。
