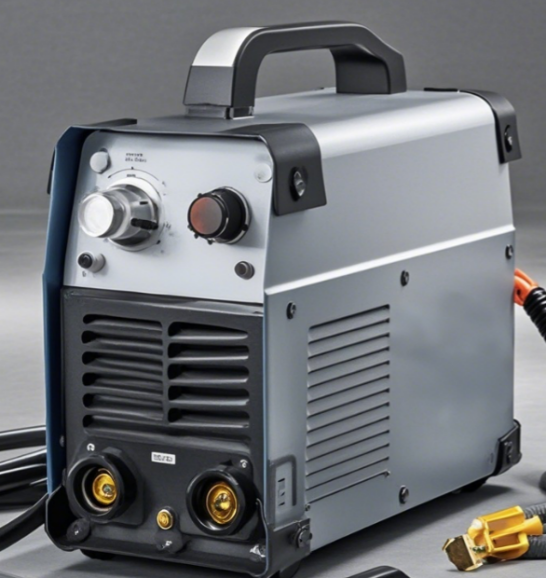

電焊機在現代工業建設中扮演重要角色，廣泛應用于船舶制造、石化裝備、管道建設、壓力容器、橋梁建設、電力電站、車輛、機械制造、鋼結構、建筑裝飾、五金、家電等多個領域。
從焊機電路架構來看，焊機可以分為：控制電路為模擬電路的傳統焊機、同時具有模擬電路和數字電路的半數字化焊機，以及控制電路全為數字電路的全數字化焊機。
方案架構
半數字焊機產品應用基于FM33LF0xx系列MCU，使用該系列的FM33LF013與電流型PWM控制芯片構成主體架構。
MCU輸出的控制信號經過電壓環、電流環的電路調控后，輸入給PWM控制芯片，再由IGBT全橋進行電源控制后進行輸出；電流環和電壓環控制可分別調控不同的焊接模式，電流環控制調整手工焊和氬弧焊模式，電壓環控制調整氣保焊模式。此焊機應用具備自動送絲功能，由FM33LF013輸出PWM方波給到驅動芯片使電機進行送絲，能夠有效提高焊接作業效率。
應用特色
此半數字焊機應用可同時支持MIG(Melt Inert Gas Welding, 熔化極惰性氣體保護焊)、TIG(Tungsten Inert Gas Welding, 鎢極惰性氣體保護焊)、MMA(Manually Metal Arc Welding，手工電弧焊)三種焊接工藝;
對于MMA，能夠支持較為準確的電流調節及顯示功能；對于MIG與MAG工藝，支持電壓、電流的調節與顯示，也可支持快速送絲、送絲機剎車、2T/4T/點焊功能切換、保護焊機等功能。
通過MCU對焊接過程中的電流、電壓參數進行采樣監控并反饋調控，例如變壓器原邊電流、氣保焊恒壓輸出檢測、送絲機電流采樣等。復旦微FM33LF0xx系列MCU支持12 bit高精度ADC，最大支持12個外部輸入通道，可以有效實現對焊接參數的精準采樣和處理。FM33LF0xx系列還同時支持LED和LCD，極大擴展客戶的顯示需求。除此之外，還支持TAU(多定時器陣列單元)，此模塊支持多達8個獨立定時器，可應用于信號生成，事件計數等多場景。
應用方案原理圖

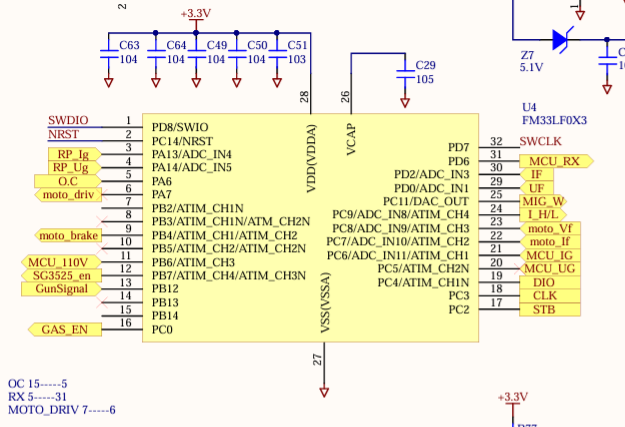

主控以及對應引腳功能
電流型PWM控制器
FM33LF0xx系列是復旦微推出的基于ARM Cortex-M0+內核的32位低功耗MCU芯片，最高主頻72MHz，最大支持64KB FLASH和8KB RAM，集成LCD驅動、LED驅動、帶溫補的RTC、ADC、DAC、OPA、COMP、AES、UART、LPUART、I2C-SMBus、SPI、CAN、SENT等通用外設接口，支持LQFP64/48/32、QFN32多種封裝。

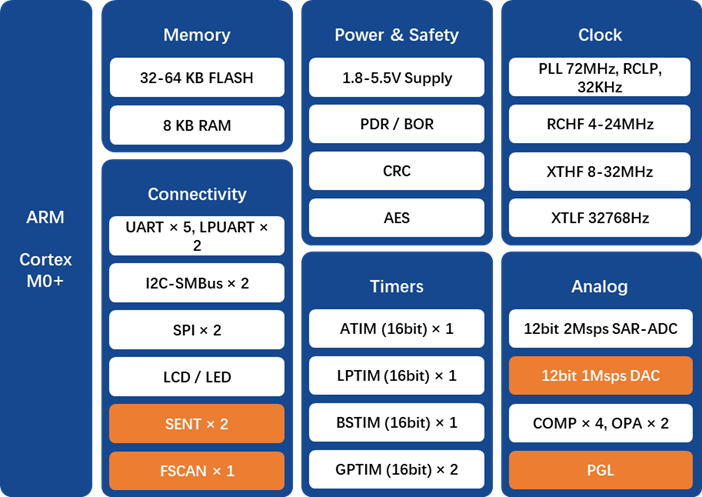

FM33LF0系列資源如下圖所示：
FM33LF0xx系列芯片片上資源豐富，具有低功耗和高可靠性的強勁優勢，其定制化的資源非常適用于特定的應用需求，目前已經在電梯內/外呼板、工業電源、工業電機、傳感器、儀器儀表、焊機等行業大批量應用，歡迎大家選用！
